INDUSTRY:
Automotive
FOCUS:
Instalații electrice de alimentare, protecție, iluminat, forță și automatizare.
OBIECTIV:
Echiparea spațiilor de depozitare și a birourilor cu sisteme electrice și de joasă tensiune de ultimă generație care să asigure eficiența, siguranța și automatizarea.
SOLUȚII:
- Tablourile electrice pentru distribuția energiei: Eaton;
- Transformatoare: Schneider;
- Celule MT – Siemens;
- PLC Siemens S7-1500 pentru automatizare;
- HMI Siemens TP1900 Comfort – pentru interfață;
- Suport de cabluri – OBO Bettermann.
DURATA PROIECTULUI:
8 luni
PROIECTUL A INCLUS:
Acest proiect presupune demolarea și construirea în incinta halei de prelucrare mecanică de 7 140 mp. Obiectivul nostru este acela de a echipa hala cu utilaje penntru asamblarea subcomponentelor înainte de fabricație. În prezent, o parte din hala industrială depozitează materiale, iar cealaltă parte este conservată. Noi am furnizat toate echipamentele și am proiectat sistemul electric pentru panourile de automatizare.
Instalații electrice – Medie tensiune:
Spațiile stației de transformare existente în hală vor fi utilizate pentru instalarea unuei noi unități de trasnformatoare.
- Postul de transformare nou proiectat este compus din:

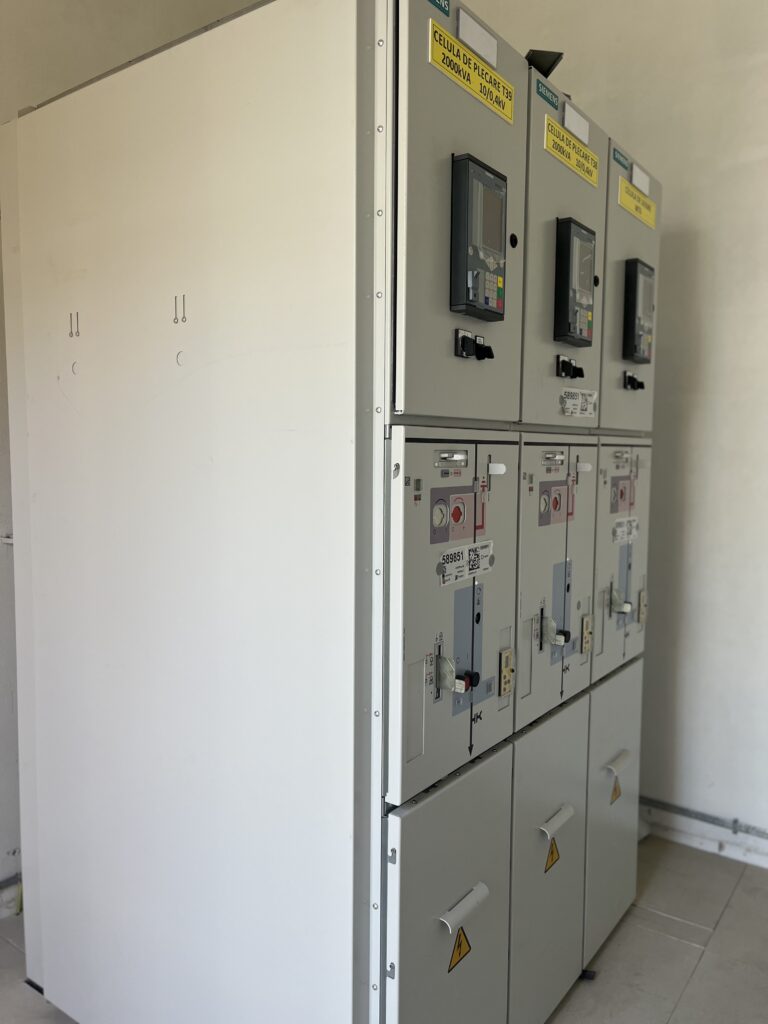

1. Stație de medie tensiune 10kV – MT6:
- Celulele de linie 10kV, 630A : 1pc – MT6.1;
- Celule protecție transformator 10kV, 630A: 2pcs – MT6.2, respectiv MT6.3.,n
2. Transformatoare:

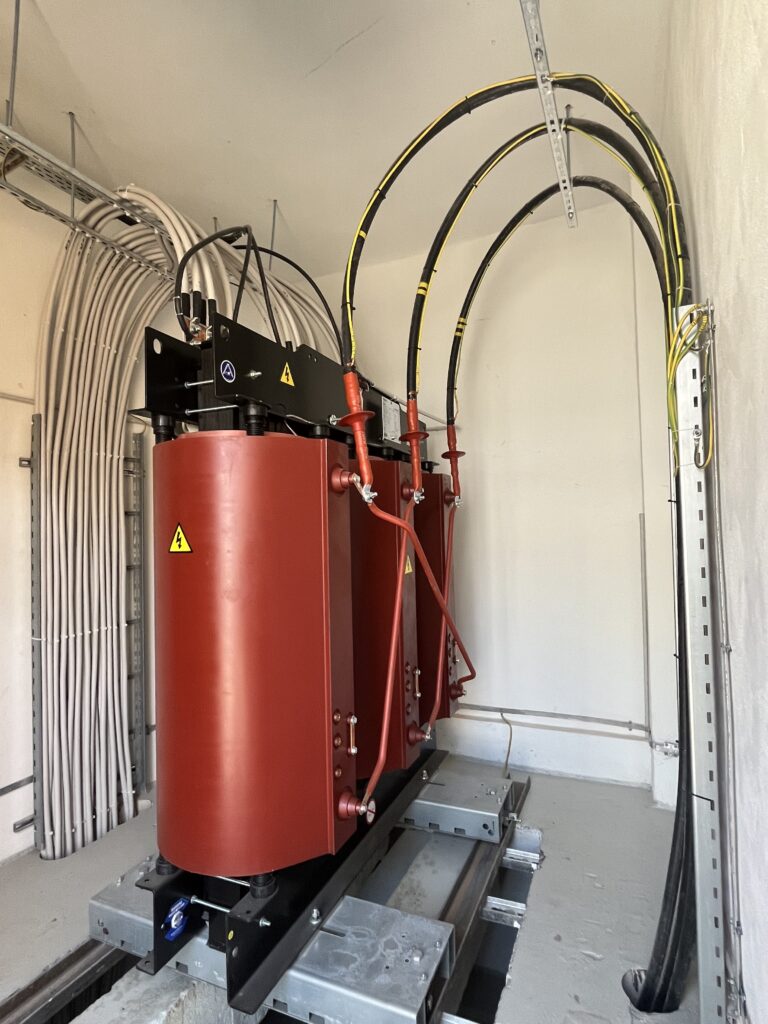

- Două trasnformatoare uscate, 10kV/0,4kV, 2000kVA
- În fiecare boxă se prevede:
- Tabloul de compensare locală la bornele trasnformatorului;
- Releul de protecție / monitorizarea trasnformatorului;
- Tabloul pentru ventilarea forțată a boxei.
Instalații electrice – Joasă tensiune:
- Sistem de împământare
- Instalația de protecție împotriva loviturilor de trăsnet (IPT);
- Instalații electrice de legare la pământ și echipotențializare;
- Distribuția energiei electrice:
- Distribuția primară a energiei se realizează dintr-un tablou general – LVMD 8 2x3200A (cu cuplă între ele);
- Pentru compensarea puterii reactive s-a prevăzut o baterie automată de compensare, 400V, 50Hz, 1000Kvar;
- Pentru comanda de current continuu a întreruptoarelor, s-a prevăzut o sursă de 230Vcc ( R9: redresor + accumulators);
- Pentru partea de UPS, s-a prevăzut o sursă neîntreruptibilă de tensiune, 400V / 400V, 160kVA – U16 + acumulatoare;
- 2 Tablouri de automatizare: 1 x BMS electric și 1 x BMS HVAC ;

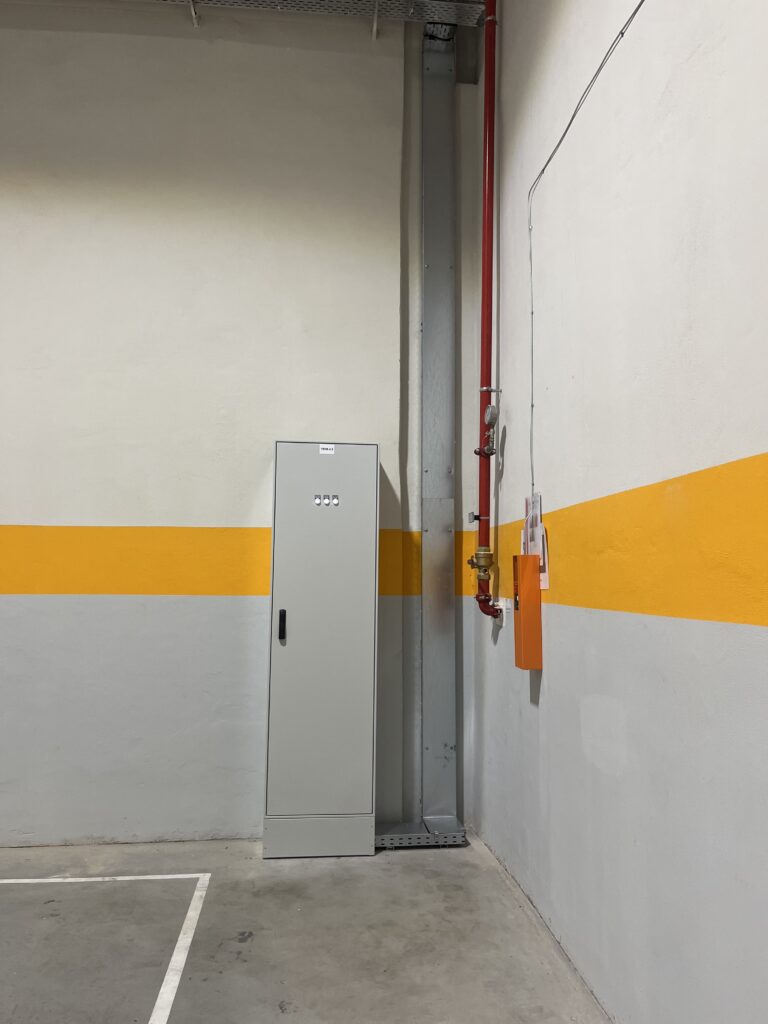

- 10 Tablouri de distribuție.
- Protecție împotriva trăsnetului;
- Iluminat interior și exterior;
- Instalații de priză și forță:
- Tablouri de utilaj
- Tablouri pentru HVAC;
- Tablouri de utilități
- Porți secționate
- Cofrete grup prize industriale.
Controlul iluminatului DALI:
- Hala:
- Controlul normal al iluminatului DALI
- Control manual de reglare a intensității luminoase
- Iluminatul va fi controlat de zonele de producție și de ciruclație, într-un interval de 0-33%-66%-100%.
